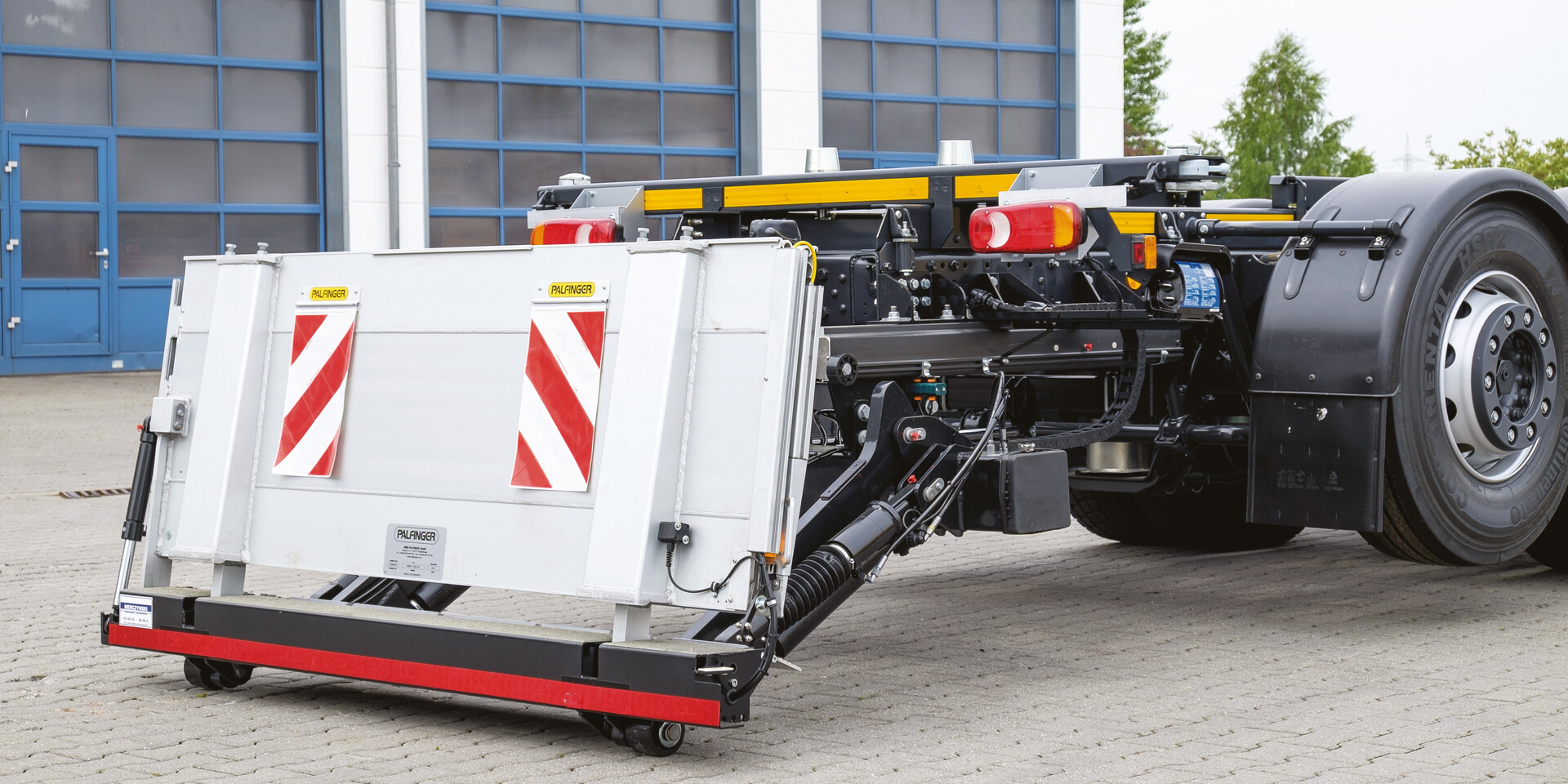

Hayon élévateur
Le modèle KUZF à double repliage est spécialement conçu pour les carrosseries amovibles ainsi que pour les carrosseries fixes à porteà- faux court. En option, il est possible de se faire livrer le hayon et l’ensemble des chemins de roulement déjà entièrement montés, et de faire revêtir le cadre de levage par poudre. La plateforme rétractée fait également office de dispositif anti-encastrement. Le processus complet de sortie/rétraction et sortie/repliage s’actionne facilement par interrupteur à l’aide des commandes conviviales K-plus et EasyMove. Seule la pointe de la plateforme est sortie manuellement avec amortissement. Il est possible de programmer la manipulation (automatique) de différentes longueurs de conteneurs. Le hayon a des propriétés de fonctionnement exceptionnelles en cas d’urgence. Différentes options, notamment un pont de liaison, sont disponibles.
Téléchargement Données techniques
Rétractables

Découvrez les caractéristiques du produit

Plateforme Standard

  • Alulite 30/40/40S -plateforme
  • Roulettes d'appuies
  • drapeaux de signalisation rouge/blanc ou noir/jaune
  • Feux de signalisation LED
  • Barres de protection pour feux de signalisation (par paires)
  • Abrollsicherung

Innenseite

  • Augmenté la surface anti dérapante R13 R13 (Pour plateformes Aluminium)
  • Revetement élastomère pour plateformes (incl.roll-stops) m²

Außenseite

  • Peinture EPOXY au dos de la plateforme acier (indiquer le RAL)
  • Peinture Epoxy au dos de la plateforme, avec ou sans la pointe (indiquer le RAL)
  • Aluminium plateforme anodisée (jusqu'à 2000mm de haut)

Mécanisme de levage standard

  • Vérins avec soufflets de protection
  • Tous les composants sont en acier peints KTL
  • Rétractable avec vérins central push-pull (CCD)
  • Mécanisme de levage peinture poudrée KTL+(in RAL9011 ou NOVA gris)

Operation standard

  • Boîtier de commande avec couvercle à fermeture automatique et support en Z / CHAQUE COMMANDE SUPPLÉMENTAIRE DOIT ÊTRE SÉLECTIONNÉ INDIVIDUELLEMENT !
  • Contrôles 3+1 (au lieu du boitier de commande)
  • Panneau de commande à 4 boutons, mince, pour installation interne (comme dispositif de commande supplémentaire)
  • Commandes aux pieds intégrées dans la plateforme (comme mode de commande en plus)
  • Commande par câble à 2 boutons sans (comme autre dispositif de commande)
  • Commande par câble à 3 boutons sans (comme autre dispositif de commande)
  • Radio commande bluetooth RCBT
  • Radio commande Akerström
  • Clé ou bouton tournant verrouillable (pas possible avec MBB 3+1 et MBB 3+3+1 controls)
Capacité 2000 kg
Poutre 180 x 180 mm
Hydraulique du cadre de levage 2 x vérin de levage / 2 x vérin d’inclinaison / 1 x vérin de rétraction / 1 x vérin de pliage
Hydraulique du cadre de levage 1300 mm
Mesure du déport 750 mm
Côte d’entraxe 50% de la charge utile à un côté
Centre de gravité dans le sens longitudinal 0° jusqu’à -10°
Type de plate-forme largeur de plate-forme hauteur de la plate-forme Poids mort Poids mort
alualu 2300 1805 775 -
a (mm) Q (kg)
750 2000
900 1650
1100 1300
1600 950

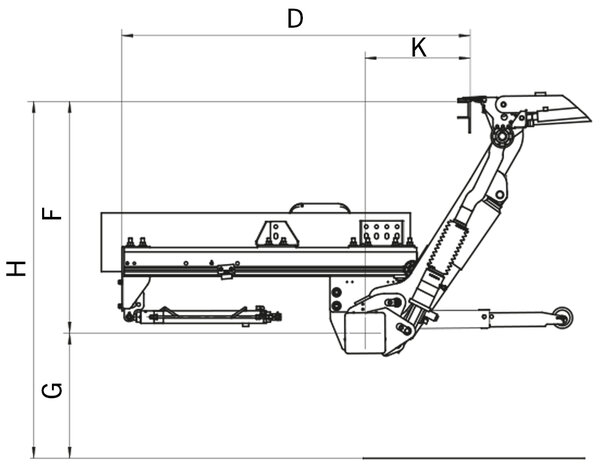

Bras de levage (en mm) 1040
H (max.) hauteur de plancher à vide 1711
H (min.) hauteur de plancher en charge 1054
F (max.) milieu de poutre jusqu’à hauteur de plancher 1110
K (min.) pour mesure F (max.) 510
D (min.) mesure minimale de montage 1544
F (min.) 714
K (max.) pour mesure F (min.) 949
G (max.) à vide (milieu de poutre jusqu’au plancher) 600
G (min.) en charge 290
E (max.) largeur du châssis du véhicule (max.) 870
E (min.) largeur du châssis du véhicule (min.) 758
