PK 14502 SH
PK 14502 SH är en PALFINGER kran i SH familjen. SH = Super HPLS – automatisk inkoppling av HPLS funktion, extra kraft. PK 14502 SH är bl.a. utrustad med soft stopp funktion = innan ändläge på svängfunktionen, huvud och vipparmsfunktionen går kranen ner i fart! PK 14502 SH kan utrustas med 6 hydrauliska utskjut (tillval) och nå hela 17,0 meter hydrauliskt. Med en egenvikt på endast 1790 kg i grundutförande inklusive stödben får du många extra kilon i nyttolast om du har en PK 14502 SH monterad på din lastbil. PK 14502 SH är som standard utrustad med Danfoss PVG 32 hydraulventil och Scanreco radiostyrning. Här kan man justera in ventilen och radion för att passa just Din körning om hydraulflödet till kranen är bra anpassat.
Tvåan på slutet innebär att kranen är utrustad med dubbla länksystem – Palfingers Power link. Detta innebär att länksystem finns monterat mellan kranpelare och huvudarm och mellan huvud- och vipparm. Med dessa länksystem är kranen alltid lika stark i samtliga arbetslägen och hastigheten på funktionerna blir konstant.
Teknisk data

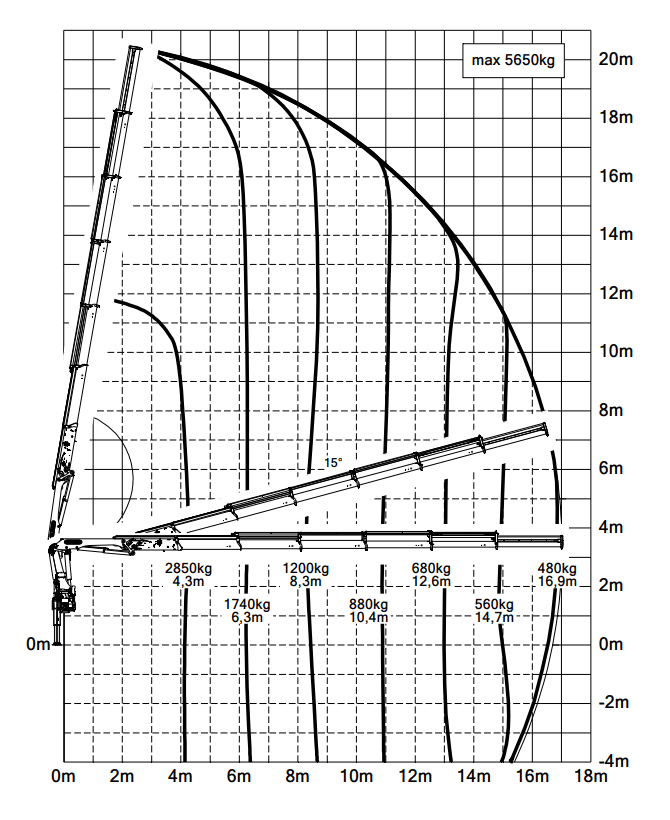

Lyftkapacitet

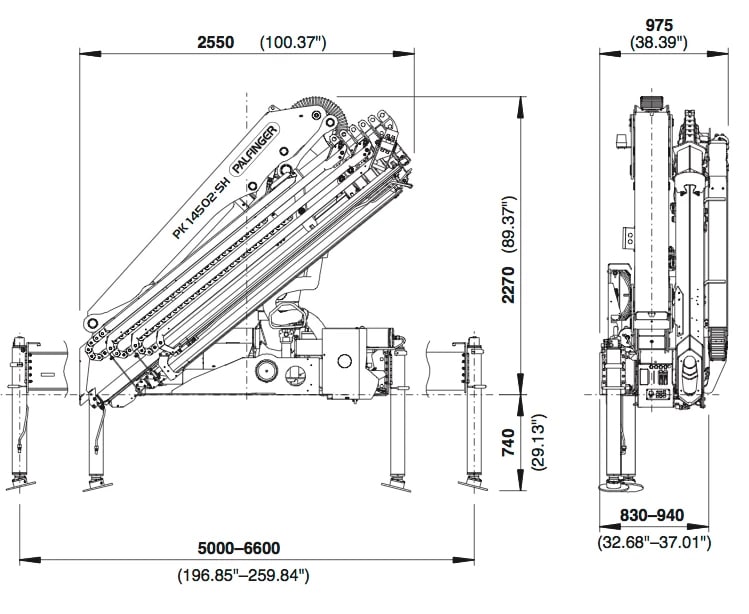

Ritningar
Fördelar
| Maximal hydraulisk räckvidd (sex hydrauliska utskjut)
| 17,0 m |
| Maximal räckvidd med manuella armar
| 19,0 m |
| Maximal stödbensbredd (hydrauliskt utkörbara)
| 6,6 m |
| Svängvinkel
| 420° |
| Max arbetstryck
| 365 bar |
| Rekommenderat oljeflöde med radiostyrning (fast pump) | 70 l/min |
| Egenvikt* | |
|---|
| Egenvikt standard (två hydrauliska utskjut inkl. stödben)
| 1 790 kg |
| Egenvikt kran med fyra hydrauliska utskjut, slang- och
rörsats och stödben | 2 130 kg |
* angivna egenvikter kan när kranen är producerad variera med ±3%.
| Inbyggnadsmått | |
|---|
| Kran i standardutförande
| 830 mm |
| Kran med slang- och rörsats
| 975 mm |
| Om man väljer slangvindor till en kran med fyra hydrauliska
utskjut blir inbyggnadsmåttet endast | 900 mm |
- SH (Super HPLS) automatisk inkoppling av HPLS funktion, extra kraft.
- Kranen är som standard utrustad med Danfoss PVG 32 hydraulventil och Scanreco radiostyrning. Här kan man justera in ventilen och radion för att passa just din körning.
- Vikten är väldigt låg på denna kran jämfört med andra kranar med samma stödbensbredd.
- 15 grader extra vipparmsvinkel. Perfekt när du till exempel lyfter in maskiner in i en hall med låg port.
- Soft stop-funktion, kranen går ner i fart innan ändläge på sväng-, huvud och vipparmsfunktionen.
- Nytt utskjutssystem, bredare armprofiler ger stabilare kran, sidojusteringar med mera.
- Nya kåpor för mycket enkel åtkomst för servicearbeten.
- Smörjfria utskjutsbalkar.
- Nya slangskydd som skyddar bättre för yttre påverkan och slitage.
- Nytt övervakningssystem med display på manöverdonet.
- Utrustad med dubbla länksystem – PALFINGERs Power link.
- Snabbt utskjut tack vare regenerativ funktion på utskjut.
- Totalhöjden på kranen är låg (2 270 mm).
- Montering med endast fyra bult ger snabbare monteringstid.
